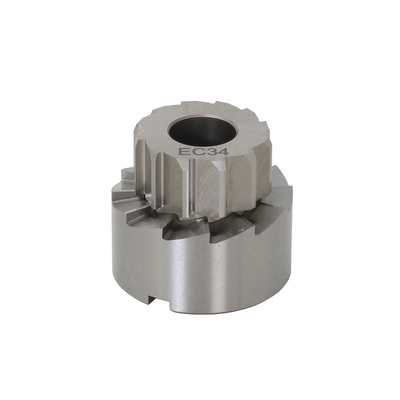

CYCLUS TOOLS Steuerrohr-Reibahle EC 34 (34/15/90°)

Mit der Steuerrohr-Reibahle mit einem Innendurchmesser von 30 mm und einer Frästiefe von 15 mm können perfekt plane und koaxiale Lagersitze am Steuerrohr für den Einbau der klassischen Steuersatzserie, d.h. mit Außenlagerschalen, realisiert werden.

Nomenklatur nach dem neuen Identifikationssystem S.H.I.S. (Standardized Headset Identification System):

• EC (External Cup) = klassischer Steuersatz mit Außenlagerschalen


• ZS (Zero Stack) = semi-integrierter Steuersatz


• IS (Integrated Standard) = integrierter Steuersatz

Technische Daten:

• Durchmesser: 34 mm / 1'' 1/8


• Frästiefe: max. 15 mm


• Wandstärke: max. 4 mm

Lieferumfang: nur Steuerrohr-Reibahle

Achtung: Für ein komplettes Werkzeug werden die Reibahlenaufnahme für Steuerrohr (Art. 720211) und die konische Führung (Art. 720943) benötigt.

Hinweise:

• Vor dem Fräsen eventuell vorhandene Verchromungen am Rahmen entfernen, um vorzeitigen Verschleiß der Reibahle zu vermeiden.


• Nach dem Fräsen kann es erforderlich sein, scharfe Kanten mit einer Feile zu entfernen.


• Nach Gebrauch die Reibahle reinigen und an einem sicheren Ort aufbewahren.
